Schaltzeichen-Bibliothek

Mintext-Benutzer können hier eine Bausteine-Sammlung mit elektronischen Schaltzeichen als Zip-Datei kostenlos herunterladen (26 kB).

Download

Entzippen Sie die Datei in ein Verzeichnis Schaltzeichen.

Benutzung der Bausteine:

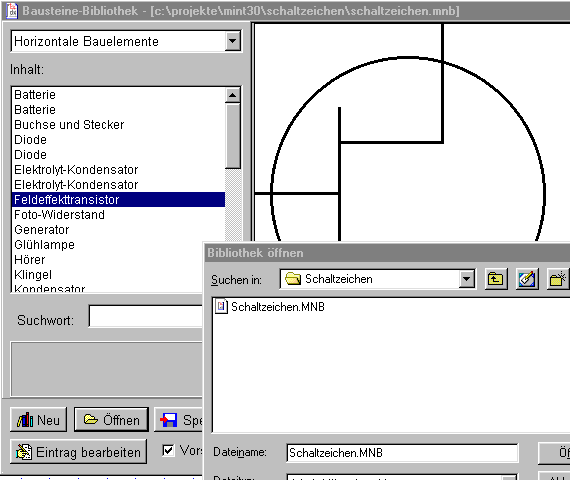

Wählen Sie das Menü Bibliothek/Bausteine und öffnen Sie die Bausteine-Bibliothek, indem Sie in das Schaltzeichen-Verzeichnis wechseln.

Diese Grafik wird nicht angezeigt!

Nun wählen Sie die für die Schaltung benötigten Bauelemente aus und fügen sie ins Arbeitsblatt ein. Die Position können Sie nach der Vorgabe übernehmen oder nach Wunsch ändern. Die endgültige Position wird erst später festgelegt.
Schließen Sie das Bausteine-Fenster.

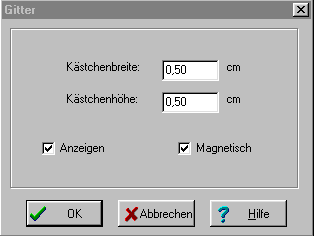

Stellen Sie im Menü Ansicht/Gitter wie folgt ein:

Grafik wird nicht angezeigt!

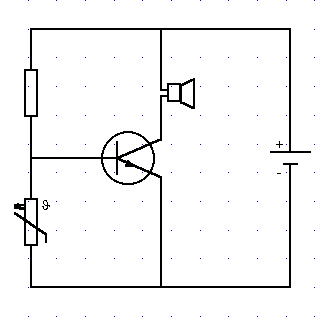

Nun fassen Sie mit der Maus die einzelnen Schaltzeichen in der Mitte an und verschieben Sie diese an die richtige Stelle. Dann verbinden Sie die Objekte mit dem Streckenzug- oder Linien-Werkzeug. Anschließend markieren Sie die ganze Schaltung und fassen Sie sie zu einer Gruppe zusammen. Dieser Gruppe kann nun z.B. die Stiftdicke 0,3 zugeordnet werden oder die Größe verändert werden. Bitte ändern Sie die Stiftdickenicht mit den Linienstärke/-stil-Knöpfen, weil sonst unsichtbare Rechteckesichtbar werden. Als Ergebnis könnte sich dann folgendes ergeben:

Grafik wird nicht angezeigt.
